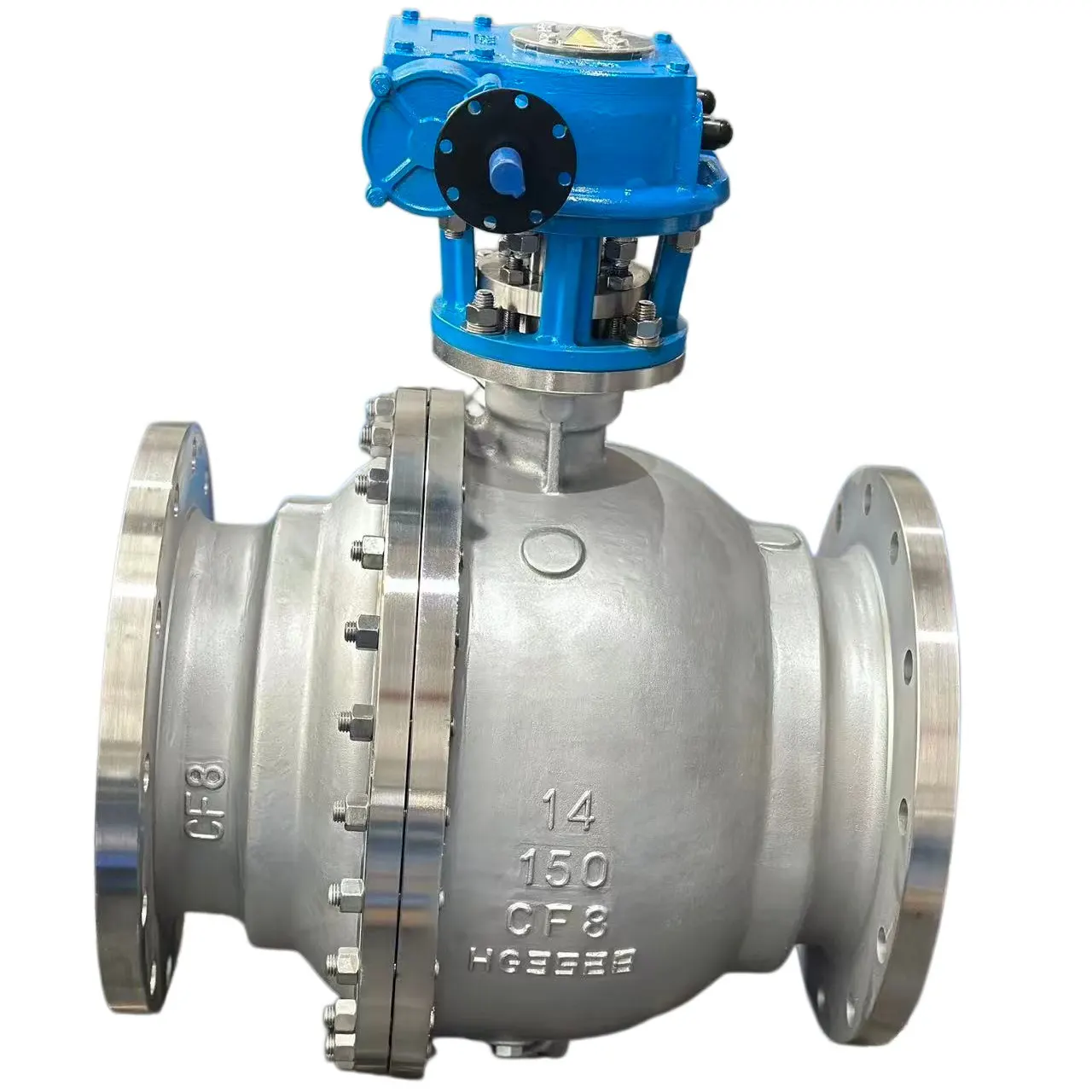

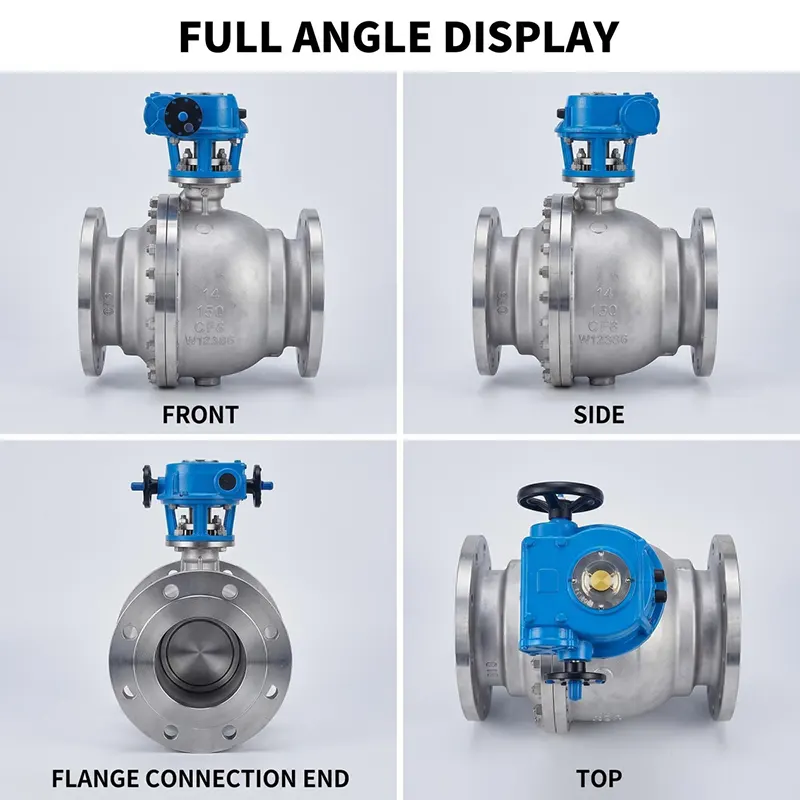

የማይዝግ ብረት ቋሚ የኳስ ቫልቭ ፎርጅድ ባንዲራ የተሰራ ቦል ቫልቭ

የምርት ባህሪያት

- Trunion mounted ቋሚ ኳስ መዋቅር, ትልቅ ቦረቦረ እና ከፍተኛ ግፊት የሥራ ሁኔታዎች ተስማሚ.

- የተጭበረበረ የቫልቭ አካል ጥቅጥቅ ባለ ቁሳቁስ ፣ ከፍተኛ የሜካኒካል ጥንካሬ እና ጥሩ ፀረ-ዝገት አፈፃፀም።

- ሙሉ የወደብ ንድፍ, አነስተኛ ፍሰት መቋቋም, ትልቅ ፍሰት አቅም, የቧንቧ መስመር አሳማ ለማጽዳት ምቹ.

- ስፕሪንግ የተጫነ ተንሳፋፊ መቀመጫ በሁለት አቅጣጫ ጥብቅ መዘጋት፣ ዝቅተኛ የፍሳሽ መጠን ይገነዘባል።

ከኤፒአይ 607 ጋር በሚስማማ ፀረ-ስታቲክ እና የእሳት አደጋ መከላከያ መዋቅር ውስጥ የተገነባ ግንድ ዲዛይን ፀረ-ንፉ።

- የአሠራር ደህንነትን ለማሻሻል ለተለመደው ክፍተት ከመጠን በላይ መጫን ራስን የሚቋቋም መቀመጫ።

- ዝቅተኛ የክወና torque, ለረጅም ጊዜ የተረጋጋ አገልግሎት ተደጋጋሚ መክፈቻ-የመዘጋት ዑደቶች ይደግፋል.

ቁልፍ ባህሪያት

የምርት መዋቅር

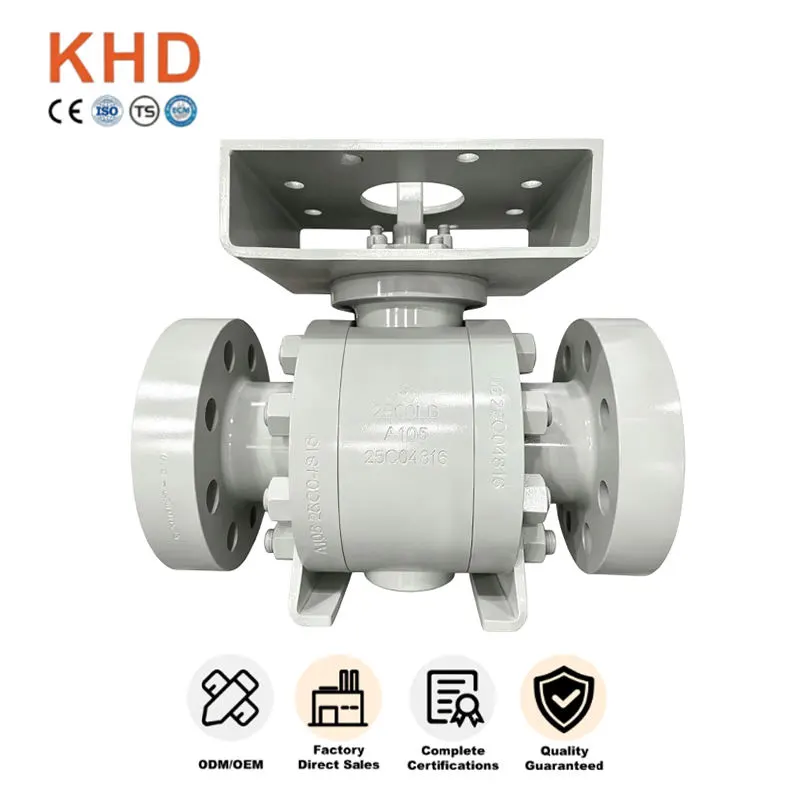

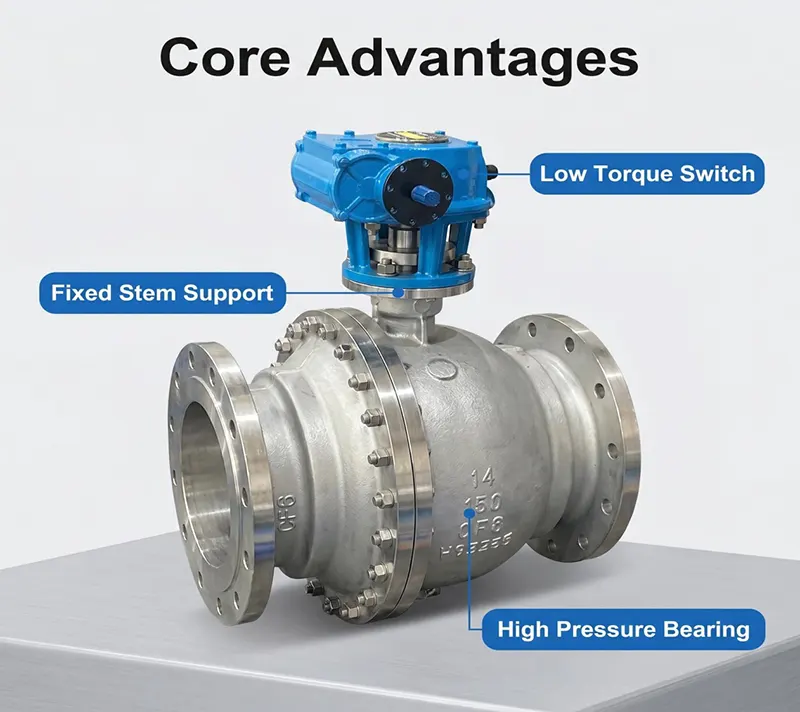

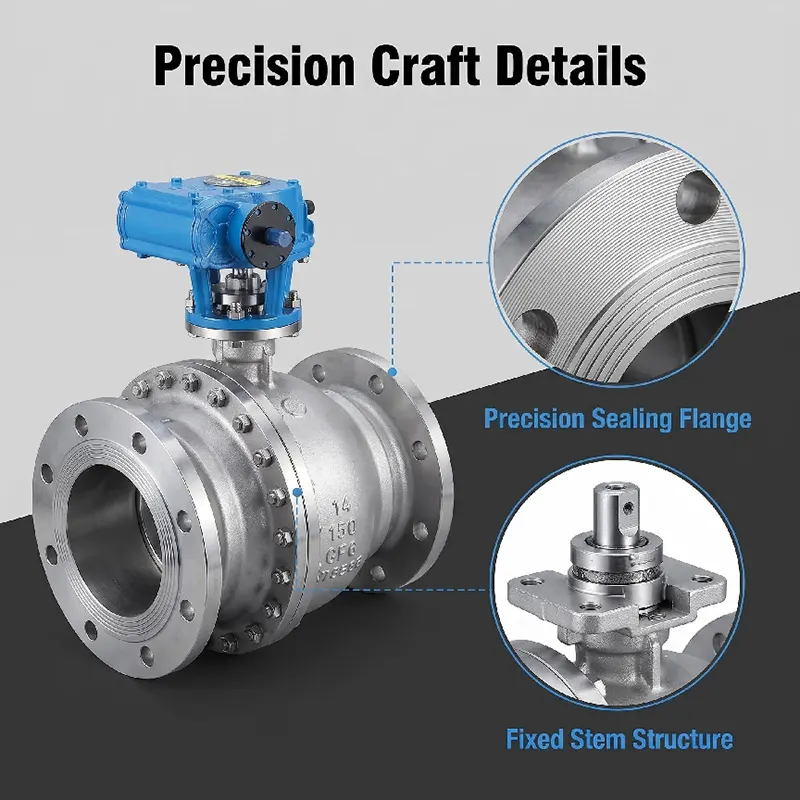

ይህ የማይዝግ ብረት ቋሚ የቦል ቫልቭ ፎርጅድ ባንዲራ የተሰራ ቦል ቫልቭ ነው። ኳሱ በመቀመጫ ኃይል ከመንሳፈፍ ይልቅ በላይኛው እና የታችኛው በትሩን ዘንጎች ይደገፋል። ዋና ዋና ክፍሎች የተጭበረበረ ቫልቭ አካል ፣ ቦኔት ፣ ቋሚ ኳስ ፣ የላይኛው እና የታችኛው ትራኒዮን ዘንጎች ፣ የፀደይ ቀድመው የተጫኑ ተንሳፋፊ መቀመጫዎች ፣ ፀረ-ነፋስ መውጫ ግንድ ፣ የፍላጅ ማያያዣ ጫፎች እና ISO 5211 የላይኛው መጫኛ ፓድ ለአንቀሳቃሾች። ድርብ ብሎክ እና የደም መፍሰስ ተግባር በተጠየቀ ጊዜ ሊሰጥ ይችላል። Flange ፊት አማራጮች፡ RF፣ RTJ።

- ቫልቭ አካል / ቦኔት፡ የተጭበረበረ አይዝጌ ብረት A182 F304/A182 F316L

- ኳስ፡ የተጭበረበረ አይዝጌ ብረት፣ ጠንካራ-ክሮሚየም የታሸገ ወይም ስቴላይት ጠንካራ ፊት

- ግንድ: A182 F316 አይዝጌ ብረት

- የመቀመጫ ማህተም: PTFE / RPTFE ለስላሳ ማኅተም; ስቴላይት 6 ጠንካራ-ቅይጥ ለብረት ጠንካራ ማኅተም

- Gasket & O ቀለበት: FKM ፣ PTFE ፣ ለተለያዩ የሙቀት ሚዲያዎች ብጁ

- ብሎኖች: B8 / B8M የማይዝግ ብረት ብሎኖች

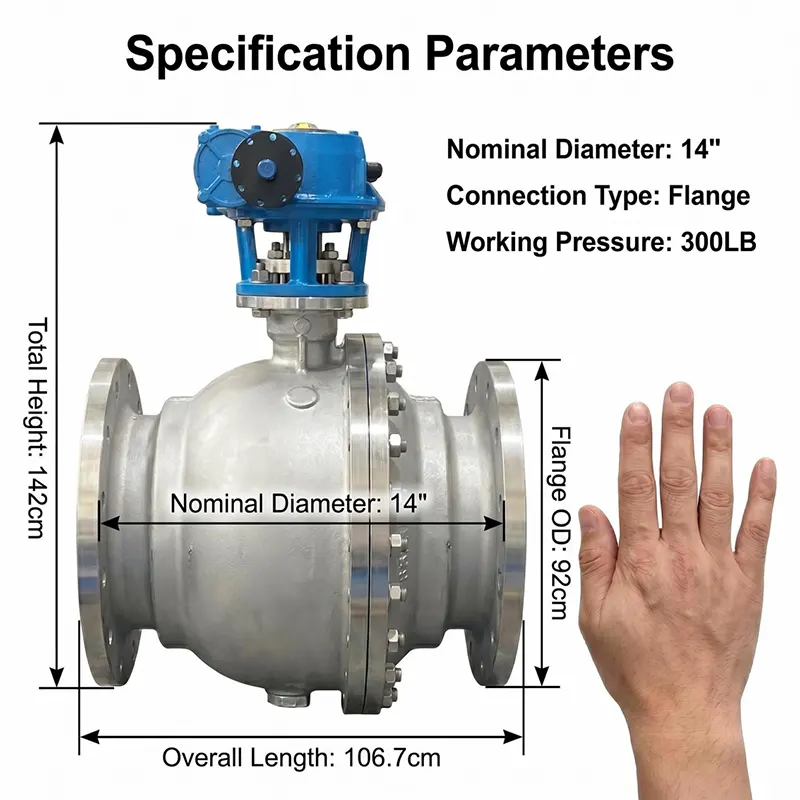

የግፊት እና የሙቀት መጠን

የግፊት ክፍል፡- PN16-PN100፣ Class150-Class2500

- የሥራ ሙቀት;

• ለስላሳ ማኅተም ስሪት፡-29℃ ~ +200℃

• የብረት ሃርድ-ማህተም ስሪት፡ -29℃ ~ +425℃

-የሙከራ ደረጃ፡ ኤፒአይ 598፣ የሼል ሙከራ 1.5 ጊዜ የተገመተ ግፊት; የመቀመጫ ፈተና 1.1 ጊዜ ደረጃ የተሰጠው ግፊት

-የመጠን ክልል፡ DN50-DN600 (NPS2"-NPS24")

የአሠራር ዓይነቶች

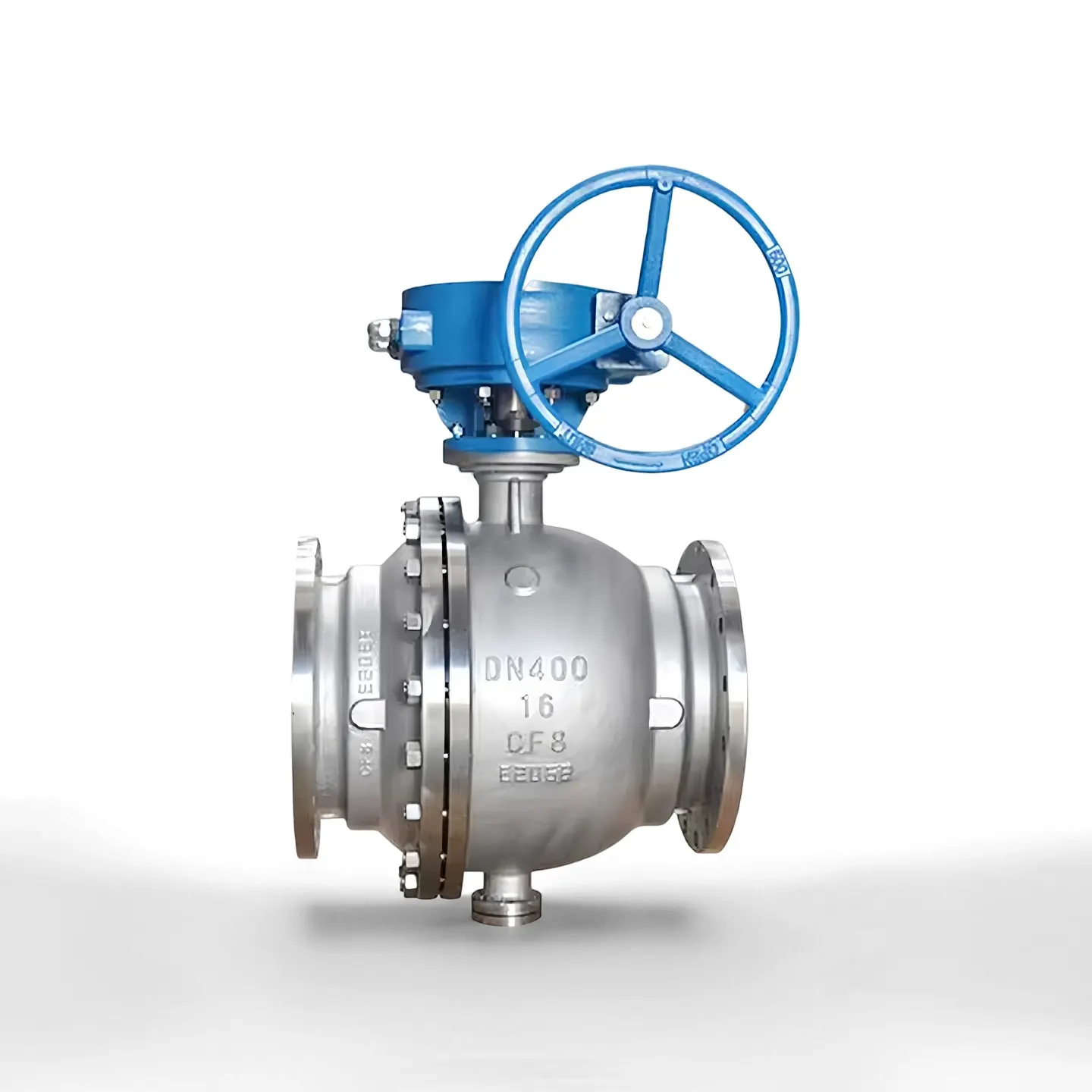

- ማንዋል፡- ትል ማርሽ ኦፕሬተር ለትልቅ የማሽከርከር ፍላጎት

-የሳንባ ምች፡ ነጠላ ትወና/ድርብ የሚሰራ pneumatic actuator፣ከገደብ ማብሪያና ሶሌኖይድ ቫልቭ ጋር

- ኤሌክትሪክ፡- ላይ-ጠፍቷል አይነት ወይም የሚለዋወጥ የኤሌክትሪክ አንቀሳቃሽ ለርቀት አውቶማቲክ መቆጣጠሪያ

- የሃይድሮሊክ / ኤሌክትሮ ሃይድሮሊክ ማነቃቂያ በልዩ ጥያቄ ይገኛል።

ሁሉም አንቀሳቃሾች ISO 5211 የመጫኛ መድረክን ይስማማሉ።

መተግበሪያዎች

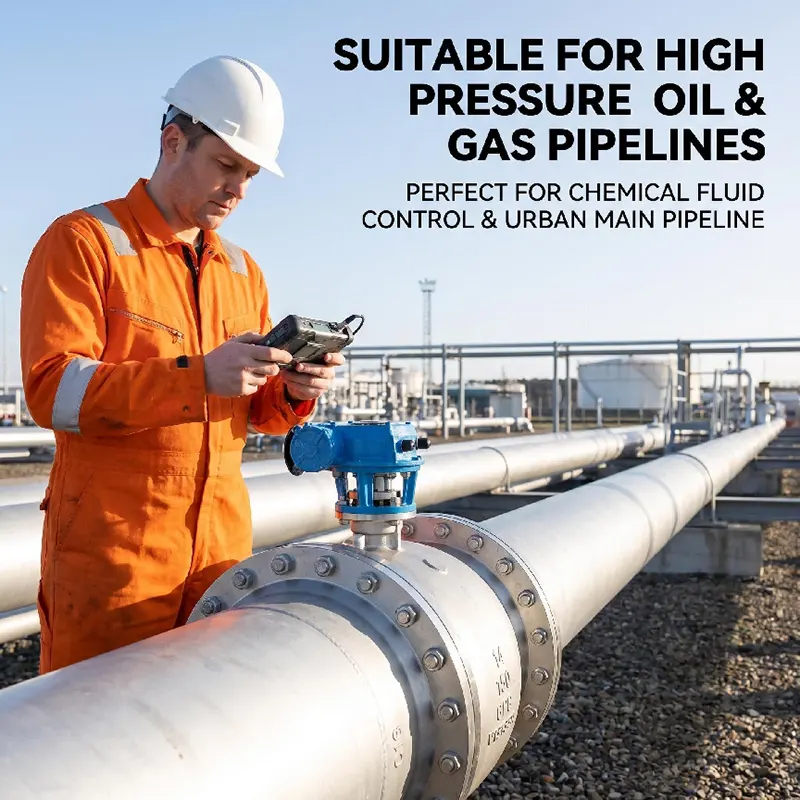

ለፈሳሽ ፣ ለጋዝ እና ለሚበላሽ መካከለኛ ለመጥፋት እና ለገለልተኛ አገልግሎት በሰፊው ተቀባይነት አግኝቷል። በዋናነት በዘይት እና በጋዝ የረጅም ርቀት ቧንቧዎች ፣ በፔትሮኬሚካል እፅዋት ፣ በኬሚካል ማቀነባበሪያ ፣ በኃይል ማመንጫ ፣ በውሃ አያያዝ ፣ LNG እና ሌሎች ከባድ ተረኛ የኢንዱስትሪ ፕሮጀክቶች ውስጥ ጥቅም ላይ ይውላል።

ለምን የእኛን የማይዝግ ብረት ቋሚ የኳስ ቫልቭ ፎርጅድ ባንዲራ የተሰራ የኳስ ቫልቭን ለምን እንመርጣለን?

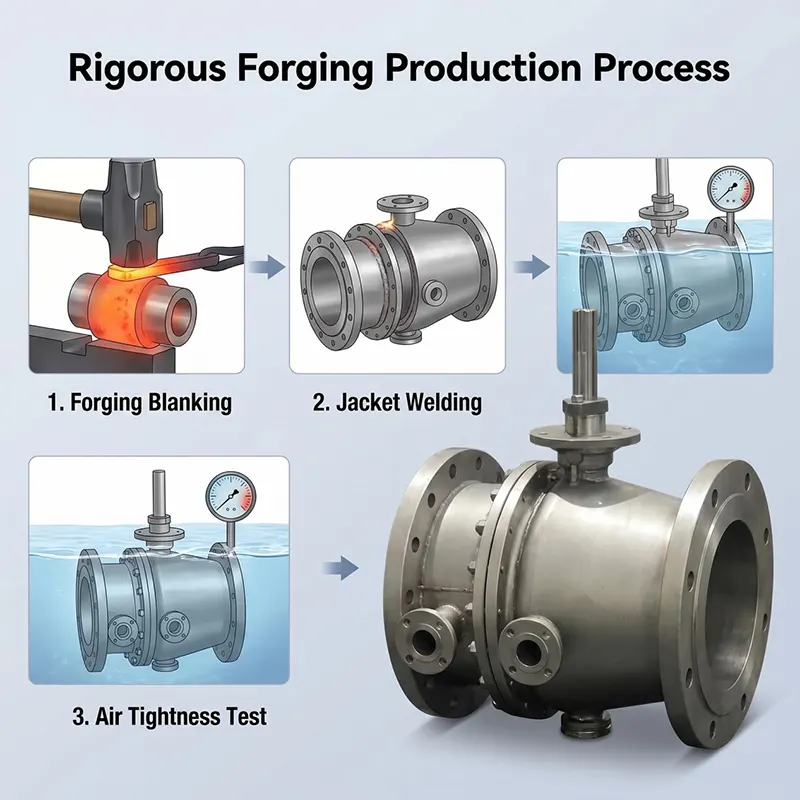

1. ሙሉ የመፍጠሪያ ሂደት፣ የውስጥ ቁሳቁስ የታመቀ የ porosity ጉድለቶችን ሳይወስዱ፣ ከፍተኛ ግፊት ያለው ከባድ የቧንቧ መስመር ይግጠሙ።

2. Trunion ቋሚ የኳስ ንድፍ ለትልቅ መጠን ከፍተኛ ጫና ያለው የሥራ ሁኔታን የሚሠራውን ጉልበት በእጅጉ ይቀንሳል.

3. ጥብቅ የቁስ ገቢ ፍተሻ፣ እያንዳንዱ ቫልቭ ከማቅረቡ በፊት ሙሉ የሃይድሮስታቲክ እና የጋዝ መቀመጫ መፍሰስ ፈተናን ያልፋል።

4. የተለያየ የሙቀት መጠን እና መካከለኛ ፍላጎቶችን ለማሟላት ለስላሳ-ማኅተም እና ለብረት ጠንካራ-ማኅተም ሁለት ስሪቶችን ይደግፉ።

5. ለፕሮጀክትዎ የተሟላ የቴክኒክ ድጋፍ, የስዕል ግምገማ እና ከሽያጭ በኋላ መመሪያ እንሰጣለን.

የግዢ መመሪያ

ጥያቄ ሲልኩ እባክዎን የሚከተለውን መረጃ ያቅርቡ፡

1. የመጠን መጠን እና የግፊት ክፍል

2. የሚሰራ መካከለኛ, ትክክለኛ የስራ ሙቀት

3. የማኅተም ዓይነት: ለስላሳ ማኅተም ወይም የብረት ጠንካራ ማኅተም

4. የክወና አይነት (ትል ማርሽ / pneumatic / ኤሌክትሪክ ወዘተ)

5. Flange standard እና flange face አይነት (RF/RTJ)

6. ልዩ መስፈርት፡ የእሳት አደጋ መከላከያ፣ የዲቢቢ ተግባር፣ የፀረ-ዝገት ሕክምና ወዘተ.

የእኛ መሐንዲስ እንደ እርስዎ የስራ ሁኔታ ተገቢውን ፕሮፖዛል ያቀርባል።

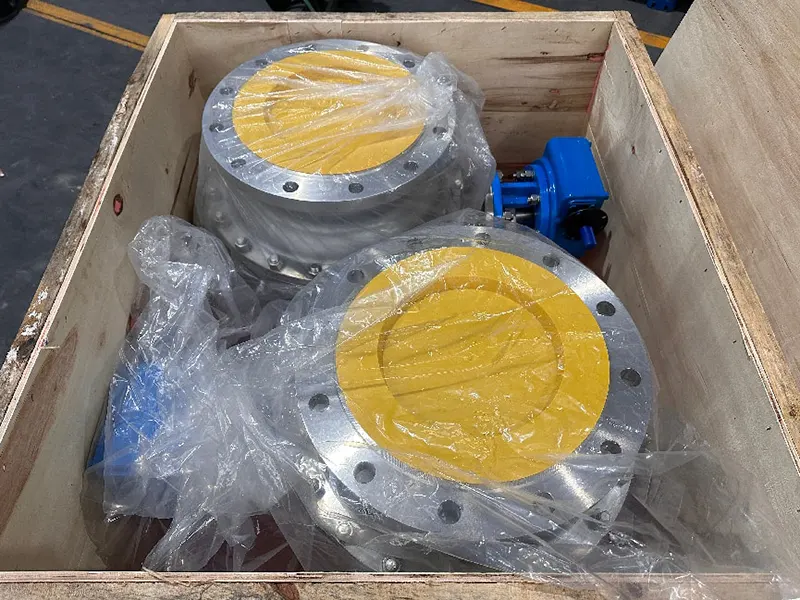

ማሸግ እና ማጓጓዣ

እያንዳንዱ ቫልቭ ከመታሸጉ በፊት ይጸዳል እና ይጠበቃል። የውስጥ ክፍተቶችን ንፁህ ለማድረግ የቫልቭ ወደቦች በፕላስቲክ ካፕ ተዘግተዋል። ቫልቮች ለባህር ማጓጓዣ ተስማሚ በሆኑ ጠንካራ የፓምፕ ሳጥኖች ውስጥ ተጭነዋል። EXW፣FOB፣ CIF፣DAP እና ሌሎች የንግድ ውሎችን እንደግፋለን። እቃዎች ወደተዘጋጀው የባህር ወደብ ወይም መጋዘን ሊደርሱ ይችላሉ.

OEM እና ODM

OEM እና ODM ትዕዛዞችን እንቀበላለን። በደንበኛ ሥዕል ወይም በቴክኒካል ፍላጎት መሠረት የሰውነት ቁሳቁሶችን ፣የማኅተም ቁሳቁሶችን ፣የፍላጅ ደረጃን ፣ልዩ የኤክስቴንሽን ግንድ ፣ልዩ ሥዕልን እና የአርማ ምልክትን ማበጀት እንችላለን። ተለዋዋጭ MOQ ለፕሮጀክት ትዕዛዞች።

ምርመራ እና ሙከራ

እያንዳንዱ ቫልቭ በኤፒአይ 598 መስፈርት መሰረት ከመላክ በፊት የሙሉ ክልል ፍተሻ ያልፋል።

- የጥሬ ዕቃ ገቢ ፍተሻ፡ የቁሳቁስ ኬሚካላዊ ቅንጅት እና የሜካኒካል ንብረት ፍተሻ፣ የቁሳቁስ የመከታተያ መዝገብ ቀርቧል።

- የሼል ሀይድሮስታቲክ ሙከራ፡ ለቫልቭ አካል እና ቦኔት 1.5 ጊዜ የሚገመተው ግፊት።

- የመቀመጫ መፍሰስ ሙከራ: 1.1 ጊዜ ደረጃ የተሰጠው ግፊት, ውሃ ወይም ናይትሮጅን መካከለኛ.

- የእይታ ምርመራ ፣ የልኬት ማረጋገጫ ፣ የቀለም እና የገጽታ አጨራረስ ፍተሻ።

- እንደ SGS ፣ BV ባሉ የሶስተኛ ወገን የምስክርነት ፈተና በደንበኛው ጥያቄ ተቀባይነት አለው።

- ሙሉ የሰነዶች ስብስብ MTC የቁሳቁስ ፈተና ሰርተፍኬት፣ የሀይድሮ ሙከራ ሪፖርት፣ የተስማሚነት የምስክር ወረቀትን ጨምሮ።

የመጫኛ እና የጥገና መመሪያ

- የቧንቧ መስመር ዝርጋታ ከመትከልዎ በፊት በደንብ ያፅዱ ፣ የተገጣጠሙ ንጣፎችን ፣ አሸዋዎችን እና ፍርስራሾችን ለማጽዳት ፣ የታሸገ ፊት ላይ ጉዳት እንዳይደርስ ያድርጉ ።

- ቫልቭን በትክክለኛ ፍሰት አቅጣጫ ይጫኑ ፣ የፍላጅ ቦዮችን በጥብቅ እና በጥበብ ያቋርጡ።

- ቫልቭ (ቫልቭ) በግማሽ ክፍት ቦታ ላይ ለረጅም ጊዜ ማከማቻ ወይም የሥራ ሁኔታ እንዲቆይ አያድርጉ ።

- ለመደበኛ ክዋኔ፣ ማህተም እንዳይጣበቅ ለመከላከል ሙሉ የስትሮክ መክፈቻ መዝጊያ ዑደት በየጊዜው ያካሂዱ።

- በመደበኛ የጣቢያ ፍተሻ ወቅት የፍላጅ መገጣጠሚያውን ፣ ግንድ ማሸጊያውን ለውጫዊ ፍሳሽ ያረጋግጡ ።

- በታቀደው መዘጋት ወቅት ያረጁ የማኅተም ክፍሎችን ይተኩ; ለስራ ሚዲያዎ ተዛማጅ የማኅተም ቁሳቁሶችን ይጠቀሙ።

- አንቀሳቃሹን ከተገጠመ፣ የነቃውን ጉልበት ይፈትሹ፣ የመቀየሪያ ሁኔታን በመደበኛነት ይገድቡ።

ከሽያጭ በኋላ አገልግሎት

-የዋስትና ጊዜ፡- ከተላከበት ቀን ጀምሮ የ12 ወራት ዋስትና ቆጠራ፣በማምረቻ ጉድለቶች ላይ።

- የስዕል ግምገማን፣ የመለኪያ ማረጋገጫን እና የአሠራር መመሪያን ጨምሮ የቴክኒክ ድጋፍ እንሰጣለን።

-የእኛ የምህንድስና ቡድን በ 24 የስራ ሰዓታት ውስጥ የቴክኒክ ጥያቄዎችን ይመልሳል።

-የመለዋወጫ እቃዎች (መቀመጫዎች, ጋኬቶች, ግንድ ማሸጊያ) እንደገና ለማዘዝ ይገኛሉ.

- ለትላልቅ የፕሮጀክት ትዕዛዞች በቦታው ላይ የቴክኒክ ምክክር ሊደረግ ይችላል።

ማሳሰቢያ፡ ዋስትናው በተሳሳተ ጭነት፣ አላግባብ ስራ ወይም ተገቢ ባልሆነ መካከለኛ ሁኔታ የሚደርስ ጉዳትን አይሸፍንም።

ተዛማጅ የሚመከሩ ምርቶች

- ተንሳፋፊ የኳስ ቫልቭ (2 ቁራጭ / 3 ቁራጭ አይዝጌ ብረት ኳስ ቫልቭ)

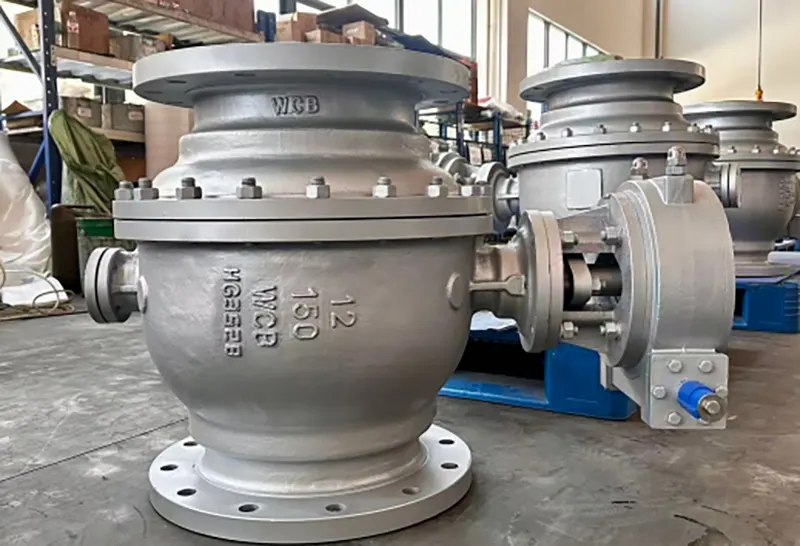

-WCB የካርቦን ብረት ቋሚ ትራኒዮን ኳስ ቫልቭ

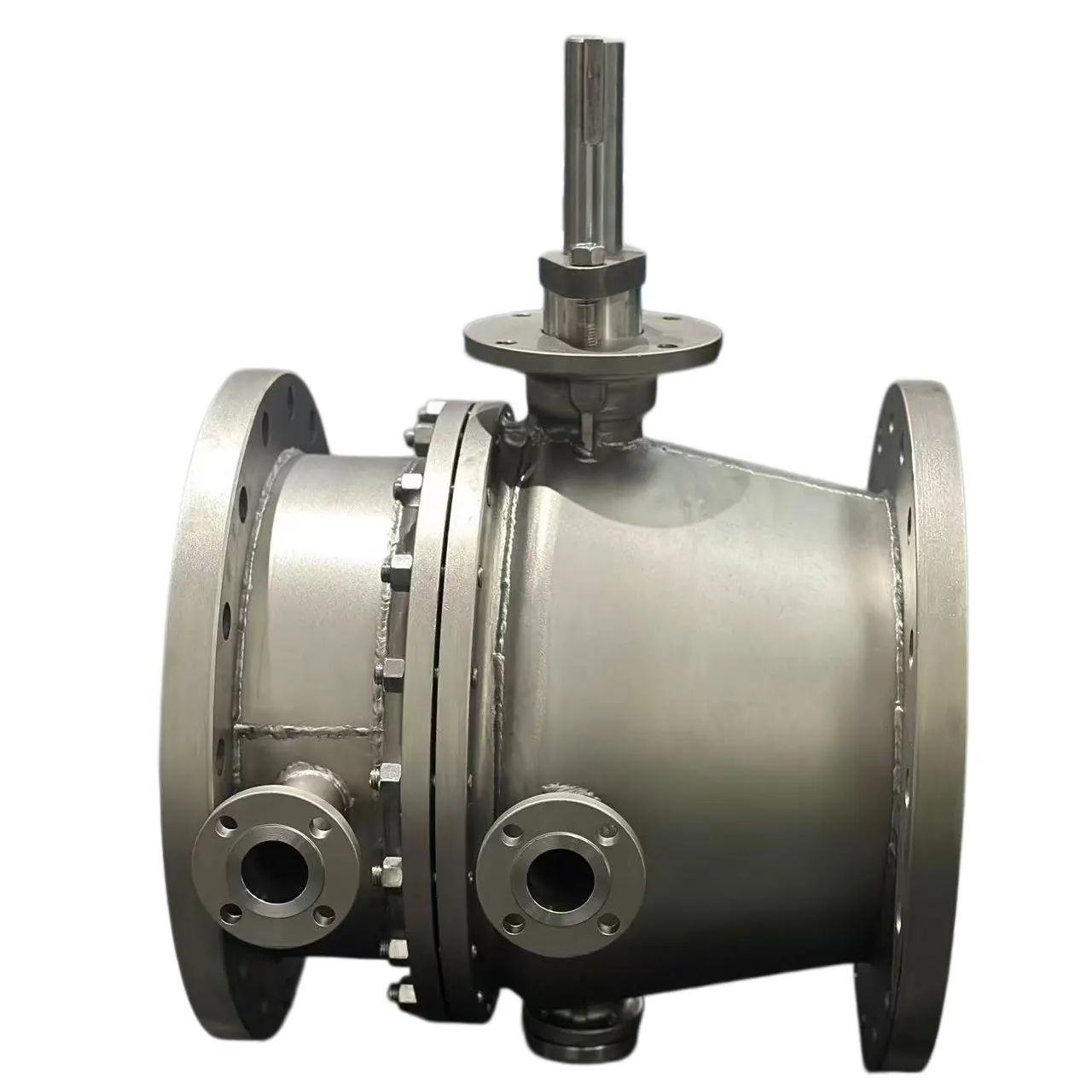

ከፍተኛ viscosity መካከለኛ - ጃኬት insulated ቋሚ ኳስ ቫልቭ

-የኳስ ቫልቭ በአየር ግፊት / ኤሌክትሪክ የተሟላ አንቀሳቃሽ ስብስብ

-የብረት ሃርድ-ማኅተም ቋሚ የኳስ ቫልቭ ለከፍተኛ ሙቀት አገልግሎት

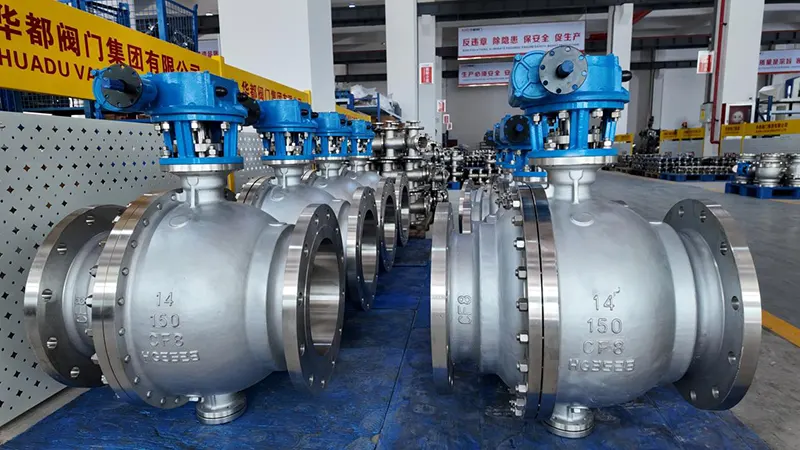

የእኛ የፋብሪካ ጥንካሬ

ሁዋዱ ቫልቭ ግሩፕ በኢንዱስትሪ ቫልቭ ዲዛይን ፣በፎርጂንግ ፣ማሽን እና በመገጣጠም በዌንዙ ቻይና ውስጥ ይገኛል። የፎርጂንግ አውደ ጥናት፣ የCNC የማሽን አውደ ጥናት፣ የመሰብሰቢያ አውደ ጥናት እና ገለልተኛ የሙከራ ቤተ ሙከራን ጨምሮ የተሟላ የምርት መስመሮች ባለቤት ነን። ሁሉም ወሳኝ የሆኑ የምርት ሂደቶች በቤት ውስጥ ይጠናቀቃሉ, ሙሉ በሙሉ ወደ ውጭ አይወጡም. ለውጭ አገር ዘይት ጋዝ፣ ፔትሮኬሚካል እና የውሃ አቅርቦት ፕሮጀክት ትዕዛዞች የበለፀገ ልምድ አለን። ምርቶቻችን ወደ ደቡብ ምስራቅ እስያ, መካከለኛው ምስራቅ, አውሮፓ እና ሌሎች ክልሎች ይላካሉ.

ለጥያቄ ይደውሉ

እባክዎን መጠን፣ ግፊት፣ መካከለኛ፣ ሙቀት፣ የስራ አይነት እና ልዩ ፍላጎቶችን ጨምሮ ዝርዝር የስራ ሁኔታ መስፈርቶችዎን ይላኩልን። የእኛ የቴክኒክ ቡድን በቅርቡ ይገመግመዋል እና መደበኛ ጥቅስ ያዘጋጅልዎታል። እንኳን ደህና መጡ የናሙና ትዕዛዝ እና ትልቅ የፕሮጀክት ትብብር።
